变频串联谐振装置如何进行自动试验

返回 打印
来源:仪天成电力  时间:2021/07/23  阅读:
        变频串联谐振装置如何进行自动试验呢?变频串联谐振电缆交流耐压试验装置被广泛应用于高压电力设备的交流耐压试验,具有测试速度快、精度高、操作简单方便等特点,深受广大电力工作者的欢迎,很多厂家的变频串联谐振装置在出厂的时候有自动试验和手动试验两种试验方法,相对来说手动试验的过程更加简单便捷,只需要将参数设置完了以后仪器就可以自动升压、自动测试,新手也能很快学会,因此仪天成电力在本文就以YTC850变频串联谐振电缆交流耐压试验装置为例,来给大家简单介绍变频串联谐振装置如何进行自动试验。

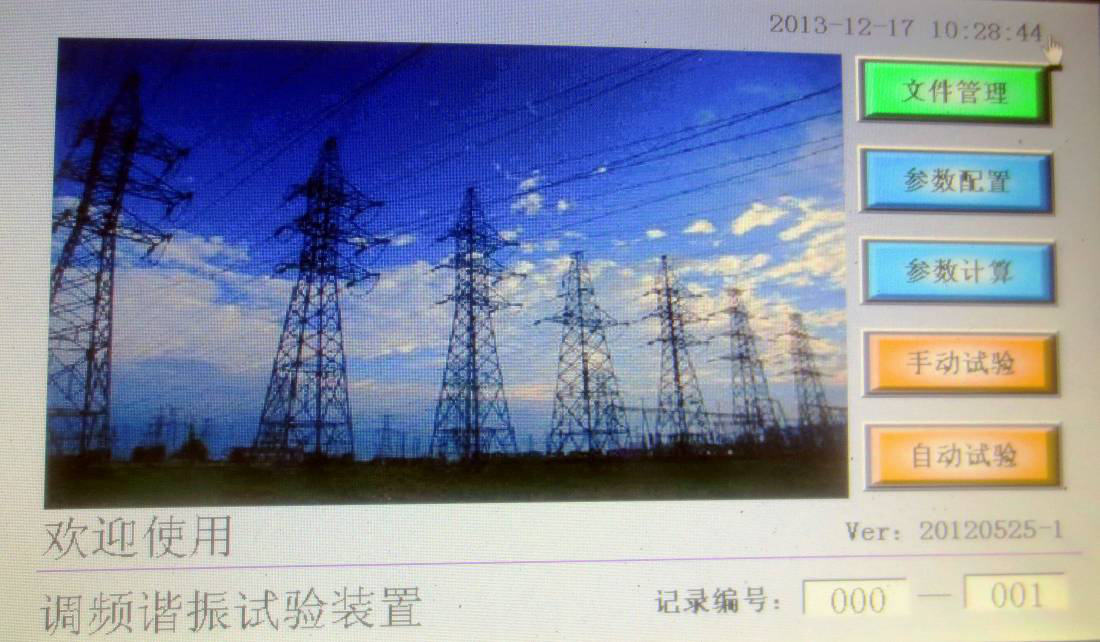

        变频串联谐振设备开机后,显示界面如图所示

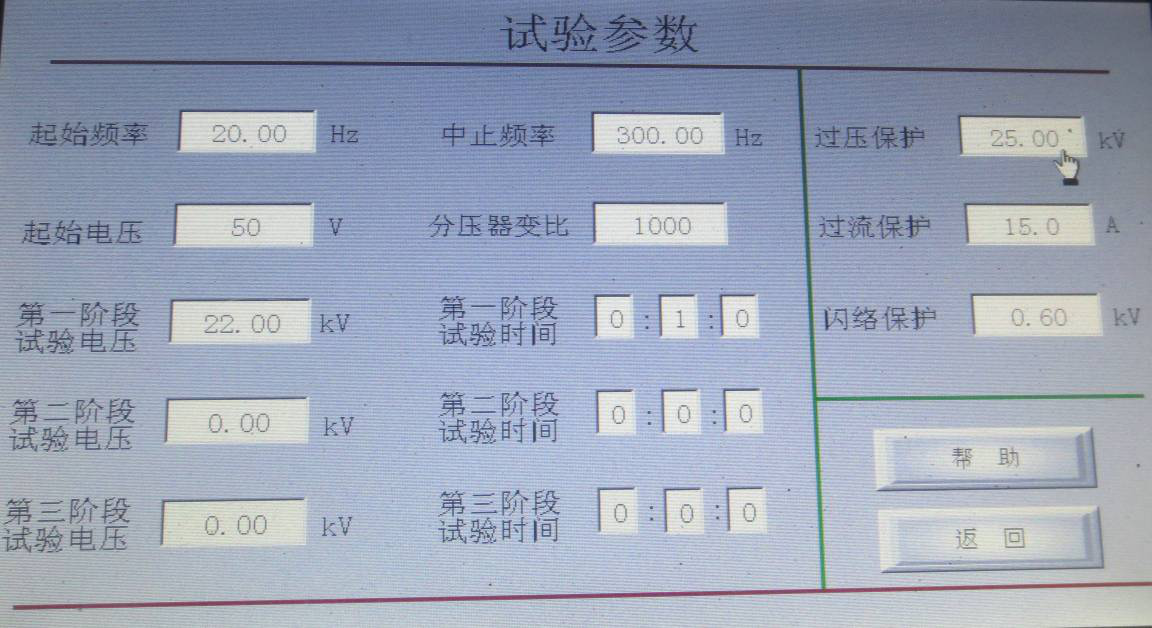

试验参数配置:在每次试验前必须正确设置当次试验的各种参数!点击“参数配置”后,显示界面如图所示。
        起始频率:选择自动调谐时的启动频率,下限频率最高为20Hz,上限频率最低为200Hz。
        终止频率:选择自动调谐时的结尾频率,下限频率最高为100Hz,上限频率最低为300Hz。
        1.设置"起始频率"不可高于"终止频率"。
        2.当第一次试验时建议采用30Hz~300Hz进行扫描。
        3.当已经知道大概频率范围时,可以选定在适当的频率段扫描,以减少试验时间。
        起始电压:设置调谐时输入电压的初此值。
        1. 对Q值较低的试品如发电机、电动机、架空母线,初此值设定为50~70V;
        2. 对Q值较高的试品如电力电缆、变压器、GIS等,初此值设定为30~50V。
        第一阶段试验电压:设置试验电压的第一阶段值。
        第一阶段试验时间:设置第一阶段试验电压的耐压时间。
        第二阶段试验电压:设置试验电压的第二阶段值。
        第二阶段试验时间:设置第二阶段试验电压的耐压时间。
        第三阶段试验电压:设置试验电压的第三阶段值。
        第三阶段试验时间:设置第三阶段试验电压的耐压时间。
        我们的电压跟踪系统具备自动校核较大电压波动的功能,但电网电压的波动幅度较小,由此而引起的高压电压的波动也在仪器的捕捉范围内,因此,我们强烈建议你在设置试验电压时,将“试验电压”的数值设定为比要施加的试验电压低2%Ue。
         如果没有阶段性耐压试验时,只需设置一个阶段试验电压值和相应的试验时间,其它阶段试验电压和试验时间设为0。
        分压器变比:电容分压器的变比值,分压器四串联变比为6000,“分压器变比”设置为6000(一般出厂已设置好);分压器单节变比为1500,如果使用单节“分压器变比”设置为1500;分压器两串联变比为3000,如果使用两节“分压器变比”设置为3000;
        过压保护:设置试验电压的极限值,电压超过时自动终止试验,一般比试验电压高10%。
        过流保护:设置低压输出电流的最高值。在不知道实际试验电流的情况下,一般将其设置成装置额定电流。
        闪络保护:设置击穿电压的误差值,且当闪络后液晶显示屏须重新启动
        ENT:确认键。
        1~0:数字键:选择需要设置的数值。
        ESC:返回键。
        帮助:提供设置“试验参数”时的注意事项。

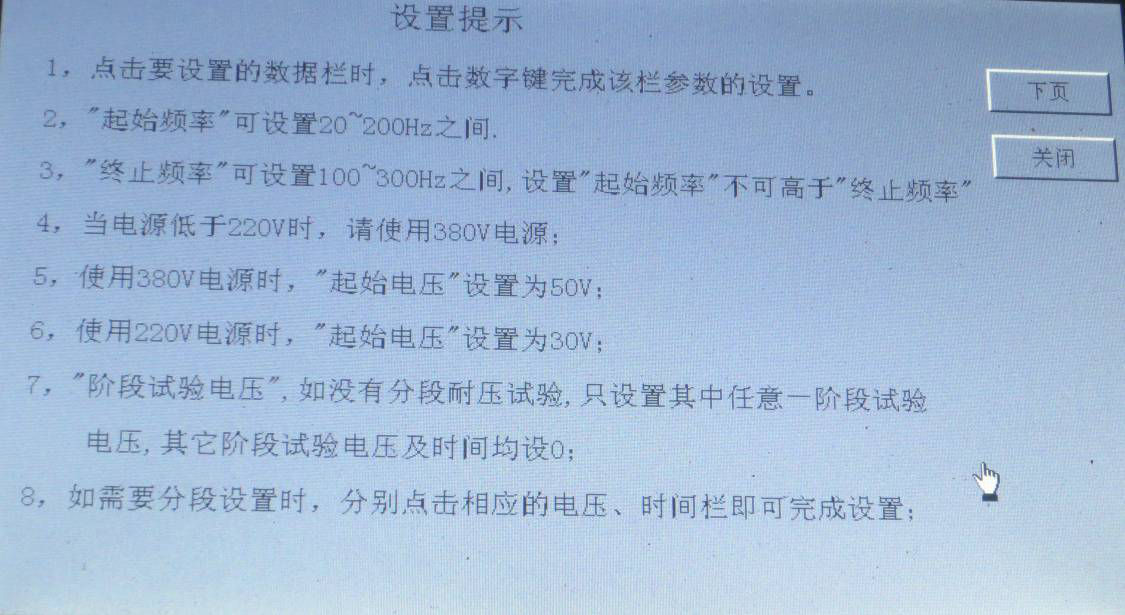

        点击“帮助”后,显示界面如图所示

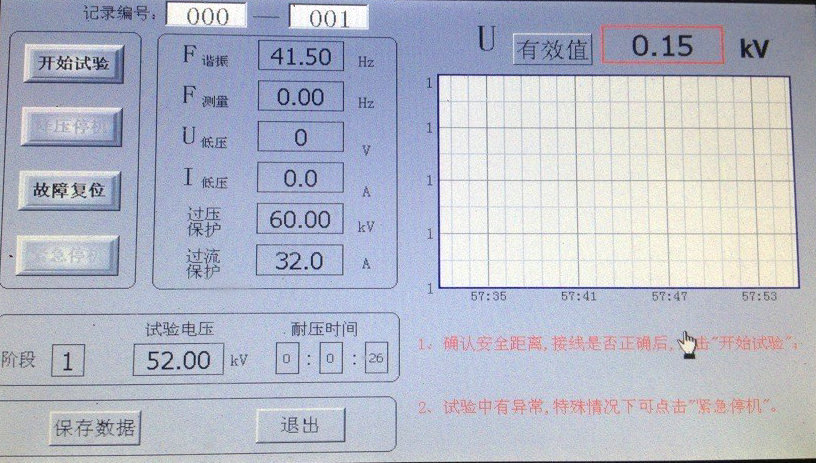

        自动试验:当“参数配置”设置完时,点击“自动试验”,进入“自动试验”界面,显示界面如图所示。

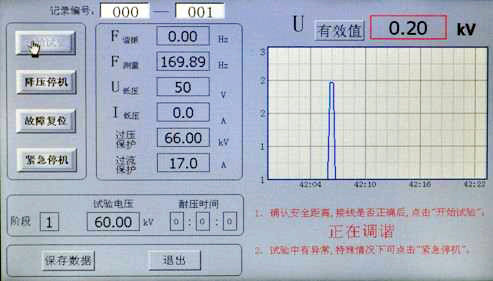

        点击“开始试验”,系统自动寻找谐振点,右下角提示“正在调谐,如有异常情况,请点击“降压停机””;蓝代表电压曲线,显示界面如图所示

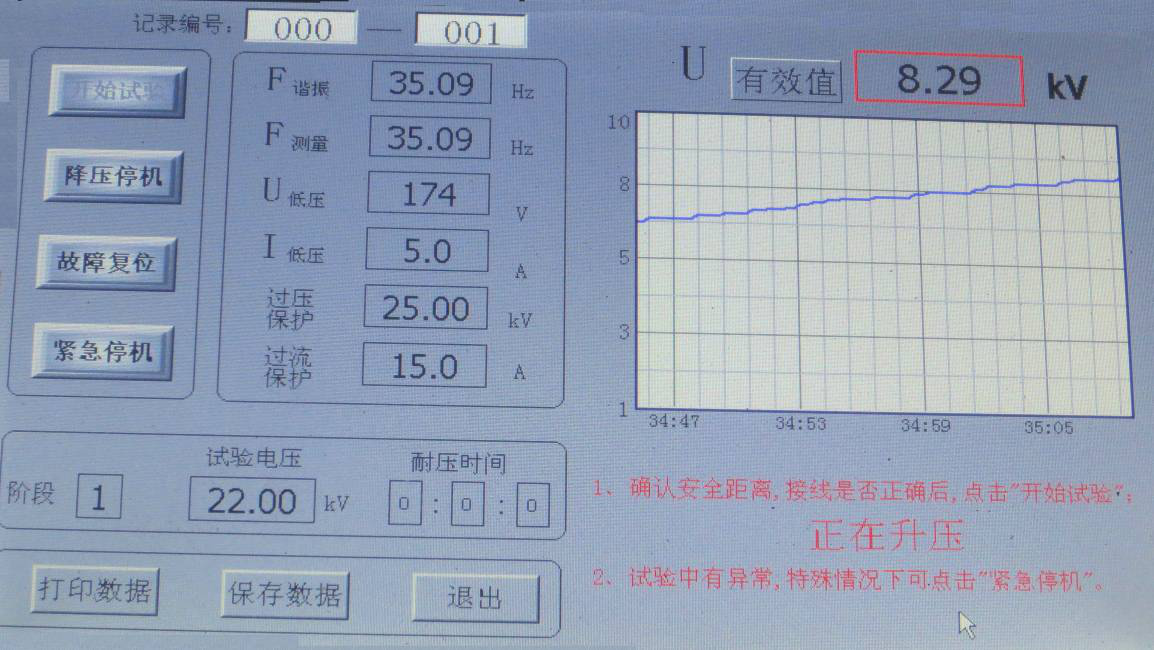

        找到谐振点后,系统自动升压,右下角提示“正在升压,如有异常情况,请点击“降压停机””;显示界面如图所示。
        当U谐振电压升到试验的耐压值时,系统自动耐压计时,右下角提示“正在计时,如有异常情况,请点击“降压停机””; 显示界面如图9
所示。

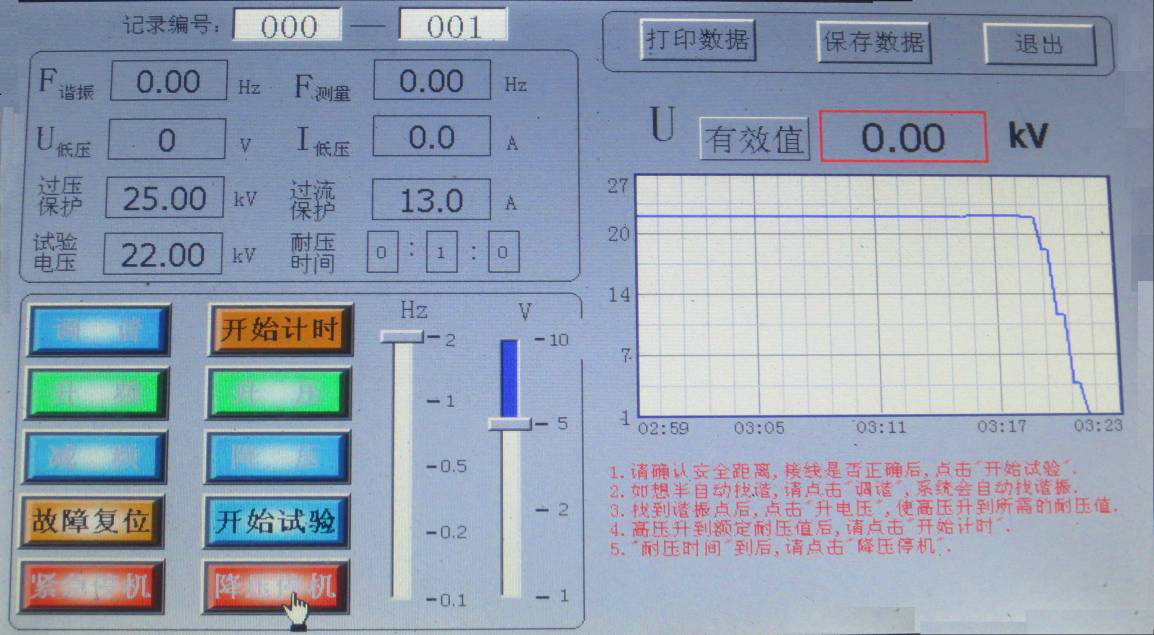

        当时间到设置时的耐压时间时,系统自动降压,右下角提示“正在降压,如有异常情况,请点击“降压停机””; 显示界面如图所示。
        当U谐振电压降压0时,右下角提示“试验完成”, 显示界面如图所示。
        基本试验过程即如上所示,不同的厂家生产的串联谐振装置操作方法都会有所不同,因此电力工作者在实际的工作开展之前,一定要先熟读产品操作说明书,严格按照说明书要求进行接线和操作,只有这样才能达到仪器应有的测试精度。

湖北仪天成电力设备有限公司
2017年4月12日
