YTC601A帶電電纜識別儀

        YTC601A 帶電電纜識別儀,又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀,是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。
        本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成,帶電電纜識別時,可以在發射端預先標定10條電纜,再到遠端接收識別,大大節省工程人員往返操作時間,提高工作效率。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC601A 帶電電纜識別儀,又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀,是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成,帶電電纜識別時,可以在發射端預先標定10條電纜,再到遠端接收識別,大大節省工程人員往返操作時間,提高工作效率。

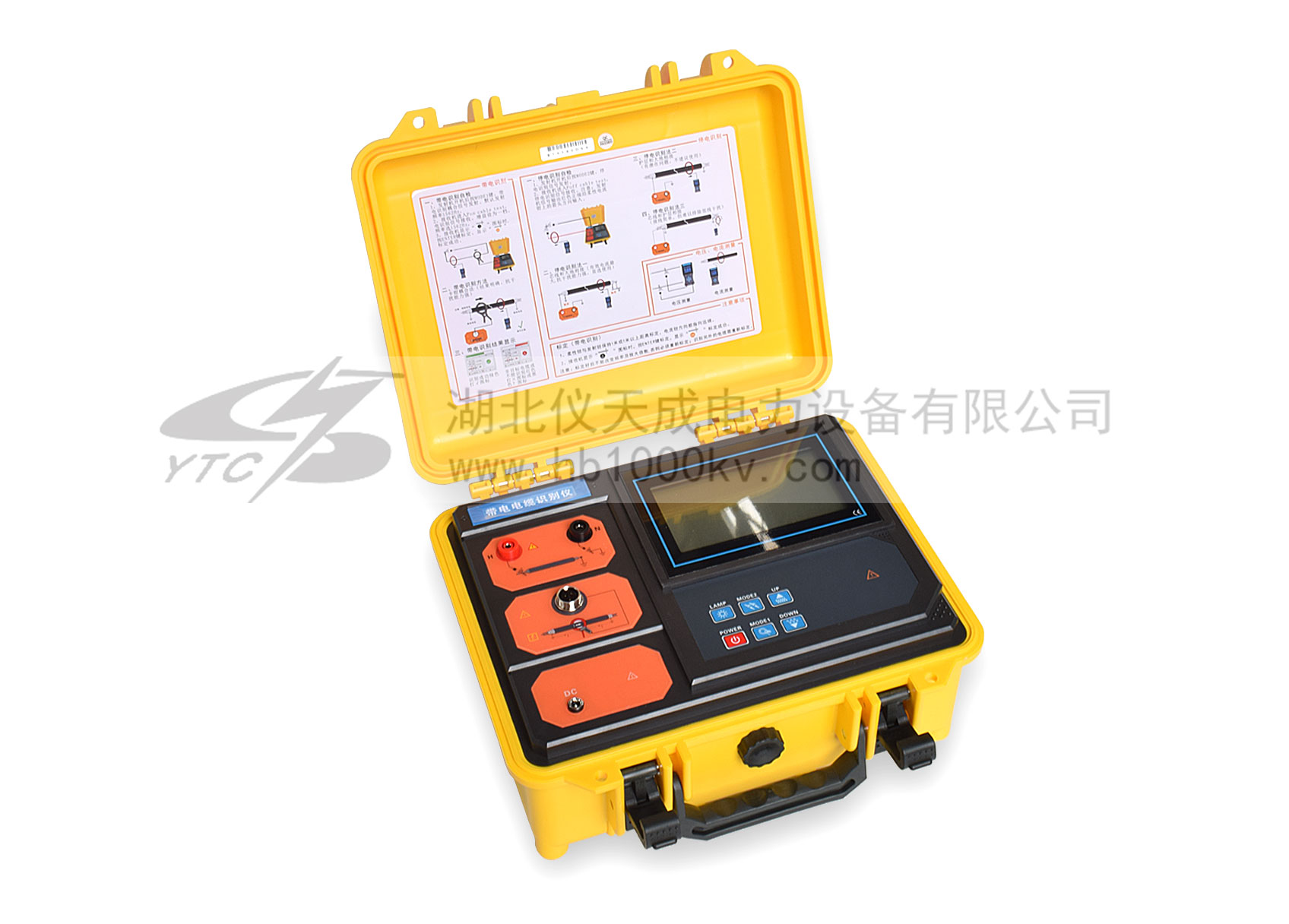

       發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,自動阻抗匹配,全自動保護。發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。

       發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ125mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。

       帶電識別時:采用卡鉗耦合輸出脈沖電流,發射四種頻率:625Hz、1562Hz、2500Hz、10kHz,通過發射鉗耦合到目標電纜上(目標電纜為三芯帶鎧電纜),給電纜線芯注入復合脈沖電流信號,該脈沖電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因脈沖電流有方向性,所以檢測也具有方向性。

       停電識別時:采用直連輸出脈沖電流,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。

       接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,結合精準算法,對發射機的脈沖編碼電流信號進行識別并解碼,帶電識別時具有發射信號標定功能,同時可以標定10條電纜,顯示信號強度和檢測結果,關機自動保存標定數據;彩色刻度條動態顯示,一目了然,電纜識別成功打√,非目標電纜打×,能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V~600V(50Hz/60Hz),可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz),可測電流頻率45Hz~70Hz。

       柔性電流鉗:為洛氏線圈,具有極佳的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,安全快速。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

技術規格

1.基準條件和工作條件
影響量 基準條件 工作條件 備注
環境溫度 23℃±1℃ -10℃~40℃ /
環境濕渡 40%~60% <80% /
被測電壓電流頻率 50Hz±1Hz 45Hz~70Hz 測試電壓電流時
接收機工作電壓 7.4V±0.5V 7.4V±1V /
發射機工作電壓 11.1V±0.5V 11.1V±1.5V /
外電場、磁場 應避免
被測電纜位置 被測電纜處于柔性電流鉗的近似幾何中心位置
2.發射機規格
功    能 發射復合脈沖頻率電流信號,顯示剩余電池電壓,發射狀態動態指示
電    源 11.1V大容量可充鋰電池,充滿電連續工作約8小時
輸出方式 帶電識別時卡鉗耦合;停電識別時直連輸出
發射頻率 625Hz、1562Hz、2500Hz、10KHz(帶電識別時),按上下箭頭鍵調節發射頻率
脈沖電壓 500V(停電識別時)
脈沖電流 最大5A(取決于回路電阻的大小)
脈沖頻率 1次/秒
脈沖寬度 2ms
測試線長 3米,帶鱷魚夾,紅黑各1條
發射鉗尺寸 長寬厚320mm×180mm×35mm
發射鉗內徑 φ125mm
發射鉗線長 4m
接地針尺寸 長寬厚225mm×100mm×10mm
發射機尺寸 320mm×275mm×145mm
顯示模式 超大LCD實時顯示剩余電池電壓,具有背光燈
LCD尺寸 長寬128mm×75mm;顯示域124mm×67mm
外包裝尺寸 長寬高400mm×245mm×335mm
工作溫度 -10℃~40℃
存儲條件 -20℃~50℃,≤95%RH, 無結露
背光控制 有,白色背光燈
工作溫度 -10℃~40℃
存儲條件 -20℃~50℃,≤95%RH, 無結露
儀表質量 發射機2.5kg;發射鉗1.12kg;總質量4.44kg(含接收機)
電池電量 當電池電壓低于9.65V時,電池電壓低圖標顯示,提醒給電池充電;低于9.5V時,設備自動關機
充 電 器 12.6V DC充電器
充電接口 圓形充電接口,DC標識
抗    壓 發射機采用一體化專用工具箱式設計,箱體能承受約200kg的壓力
耐    壓 AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性 IEC61326(EMC)
參考安規 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
3.接收機規格
功    能 帶電電纜識別、停電電纜識別;交流電壓、電流、頻率測量
電    源 7.4V大容量可充鋰電池,USB充電接口,充滿電連續工作約6小時
接收頻率 625Hz、1562Hz、2500Hz、10KHz(帶電識別時,按左右箭頭鍵調節接收頻率大小)
增益強度 1dB、10dB、20dB按左右箭頭鍵調節增益強度
額定電流 約300mA max
顯示模式 3.5寸真彩液晶屏顯示,彩色圖標指示
信號標定 可標定電纜數量:1~10條(帶電識別時)
有,標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一
具有一次標定多條電纜的功能,每條電纜標定好后不能改變測試頻率和放大倍數,否則要重新標定
方向識別 有,發射鉗、接收鉗與加載信號必須方向一致,為識別成功的條件之一
識別成功 電纜識別成功綠色打鉤圖標指示(√)
非目標電纜 非目標電纜紅橙色打叉圖標指示(×)
接收機尺寸 長寬厚207mm×101mm×45mm
柔性電流鉗 長約630mm,線徑6 mm或12.5mm
線圈內徑 φ200mm(可以根據需要定制更大口徑)
引線長度 柔性電流鉗引線長度:2m
電壓測試線 長1m (紅黑各1條)
檢測范圍 停電識別:線圈可檢測回路電阻為0Ω~8kΩ的脈沖信號;檢測回路電阻為8kΩ時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里,主要由接地電阻與線纜電阻決定)
帶電識別:線圈可檢測回路電阻為0Ω~200Ω的脈沖信號;檢測回路電阻為200Ω時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里,主要由接地電阻與線纜電阻決定)
量程 交流電壓: 0.00V~600V(50Hz/60Hz)
交流電流: 0.00A~5000A(50Hz/60Hz)
電流頻率: 45Hz~70Hz
精度 交流電壓:±2%±3dgt
交流電流:±2%±3dgt
電流頻率:±2Hz
識別信號 彩色信號幅度和數字顯示
檢測速率 約1次/秒
增益調節 測試界面下,按左右箭頭鍵調節信號放大倍數,使接收信號有效并穩定顯示
背光控制 開機功能選擇界面下,按上下箭頭鍵可以調節LCD背光亮度
自動關機 開機約1小時后,儀表自動關機,以降低電池消耗
電池電壓 當電池電壓低于6.5V時,電池電壓低圖標顯示,提醒給電池充電
充 電 器 9V DC充電器
充電接口 USB充電接口
工作溫濕度 -10℃~40℃;80%Rh以下
存放溫濕度 -10℃~50℃,≤95%RH, 無結露
接收機質量 電流鉗172g;接收機370g(帶電池)
耐    壓 AC2000V/rms(外殼前后兩端之前)
適合安規 IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等級2

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES

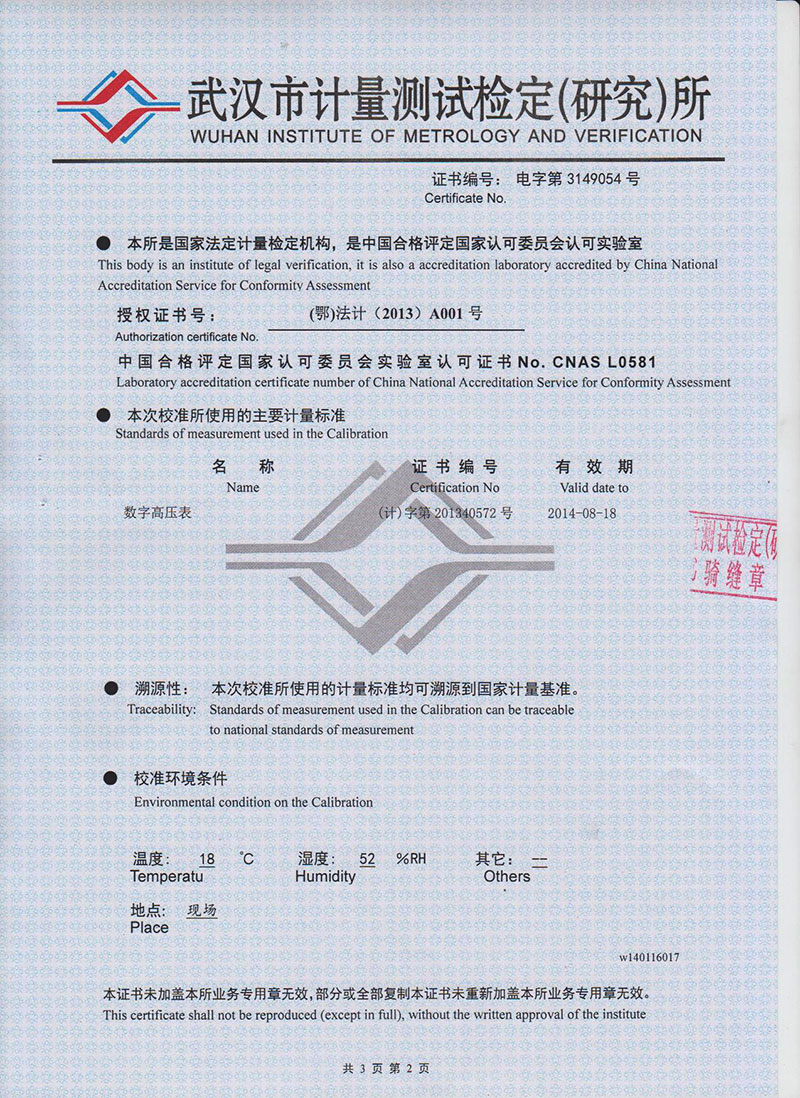

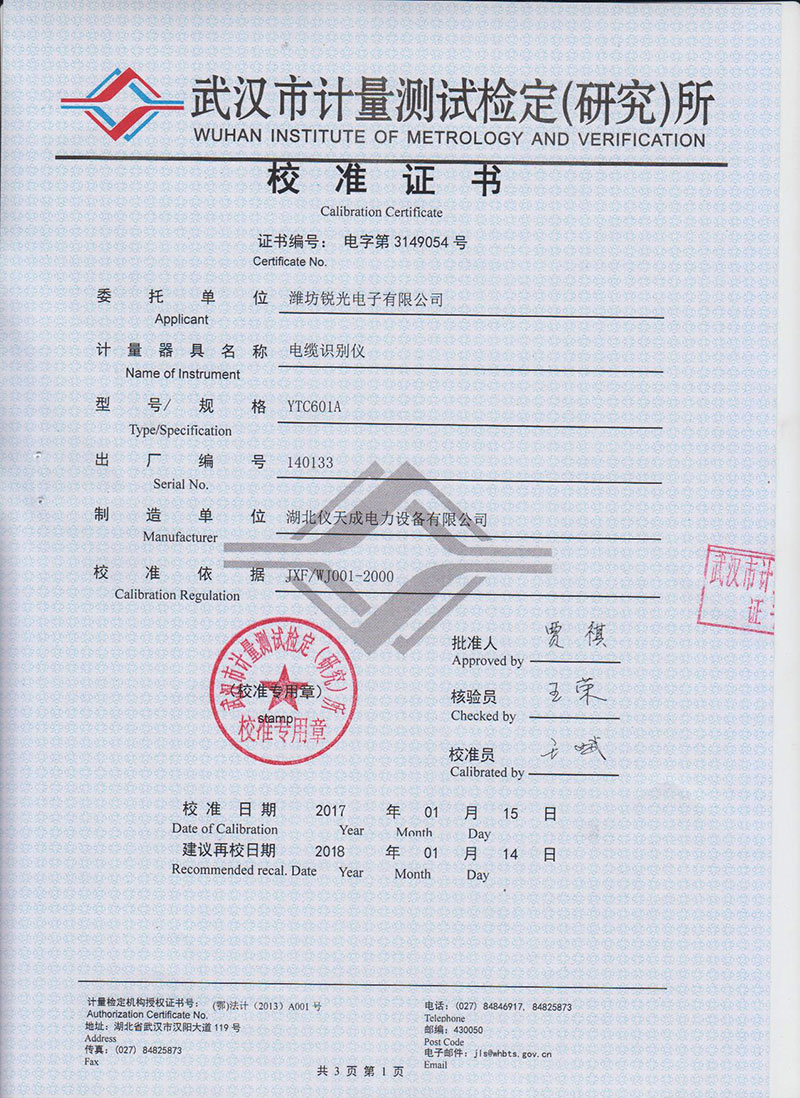

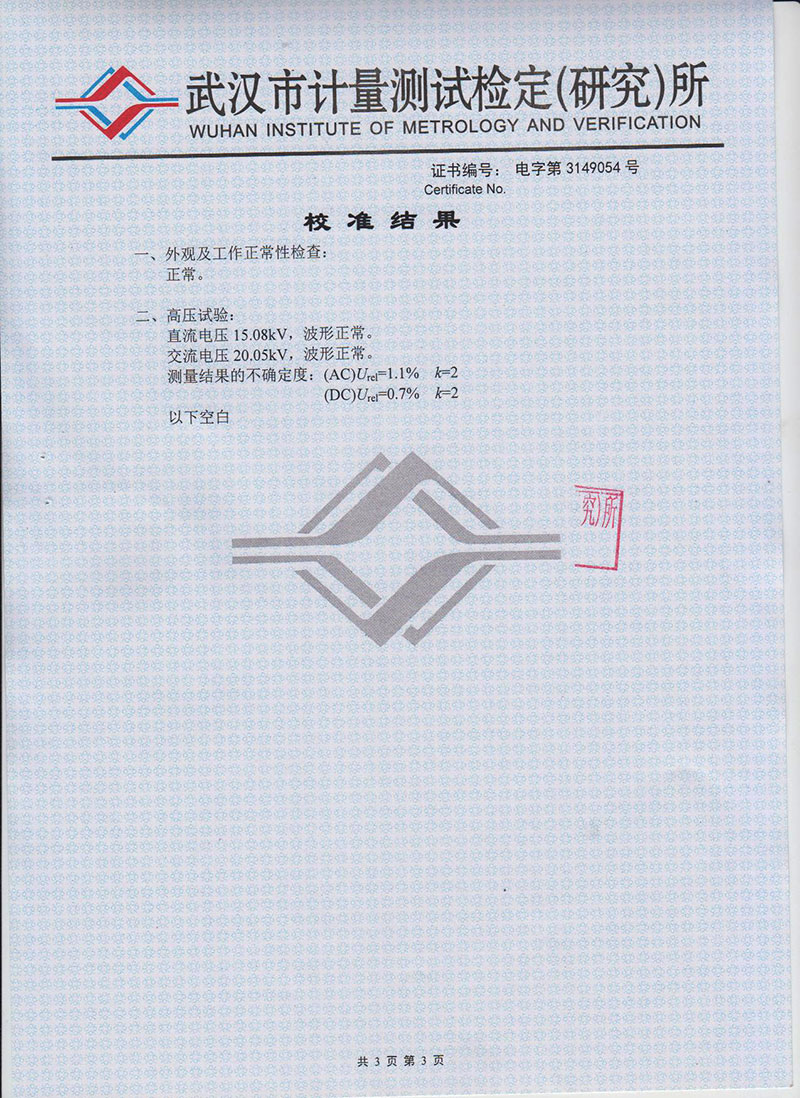

權威鑒定 AUTHORITY TO IDENTIFY
